Cílová, automatizovaná optická klasifikace palet

S svým inteligentním systémem třídění breeze-PAVE se breeze innovations GmbH snaží zásadně změnit kontrolu palet. Systém hodnotí palety plně automaticky, rychle a objektivně.

Palety tvoří páteř logistiky, umožňují přepravu zboží po celém světě v nesčetných procesech. Během svého životního cyklu často urazí stovky tisíc kilometrů a nesou těžké náklady — opotřebení je proto nevyhnutelné. Důsledky poškozených palet se mohou výrazně lišit v závislosti na závažnosti poškození: trčící části, možný kolaps nákladu nebo narušená schopnost stroje a bezpečnost přepravy kvůli vážně poškozeným paletám jsou rizika, která mohou způsobit velké narušení logistických procesů, úplné zastavení provozu nebo poškození přepravovaného zboží. Poškození zboží může také vést k odmítnutí převzetí zákazníkem. Logistické společnosti přirozeně chtějí minimalizovat finanční ztráty, například pokuty, odpad nebo nákladné opravy, pokud je to možné.

Proto jsou prázdné palety opakovaně kontrolovány při výměně palet — nicméně, obvykle se to dělá ručně, vysvětluje Dr. Michael Kleinkes, jeden ze zakladatelů a jednatelů breeze innovations GmbH se sídlem v Haltern am See: „Tyto kontroly jsou fyzicky náročné a často subjektivní, což často vede k diskuzím při předání zkontrolovaných a tříděných prázdných palet.“

Kleinkes a jeho partner chtěli tuto situaci zásadně změnit. „Naším cílem bylo vyvinout systém třídění, který umožní plně automatické, rychlé, spolehlivé, reprodukovatelné a především objektivní posouzení stavu palet s minimální námahou,“ říká Kleinkes. S breeze-PAVE je takové řešení nyní dostupné na trhu s paletami.

Hybridní senzorová technologie vytváří digitální dvojčata

Inovativní systém umožňuje zachytit klíčové vlastnosti palet včetně stavu jednotlivých komponent, barvy, jasu a 3D rozměrů, čímž umožňuje co nejlepší posouzení kvality palet. Spolehlivé třídění jak podle barvy, tak podle jasu je velmi důležité: mnoho společností pro sdružování palet označuje svůj inventář speciální barvou, aby je snadněji odlišily od pronajatých palet provozovaných konkurencí. Detekce jasu hraje klíčovou roli při třídění výměnných palet. Při kontrole rozměrů komponentů — palubových desek, nosníkových desek, příčných desek a bloků — breeze-PAVE zjišťuje, zda tyto prvky odpovídají stanoveným geometrickým rozměrům a požadovaným polohám. Pokud ne, příslušné oblasti jsou označeny a hodnocení kvality palety je sníženo.

Breeze spoléhá na více-senzorový systém pro sběr dat, vysvětluje Kleinkes: „Palety jsou skenovány breeze-PAVE při pohybu ze všech směrů: shora, zdola, z boků, zepředu a zezadu pomocí více laserových senzorů, přičemž současně kontrolujeme jas. Tato kombinace nám umožňuje dosáhnout úplného 360stupňového skenování skutečných objektů, což poskytuje pevný základ pro posouzení stavu nových i použitých palet, které jsou kontrolovány.“ Systém také spolehlivě detekuje chemické zbytky a kontaminaci, například olej, barvu nebo přiléhající karton.

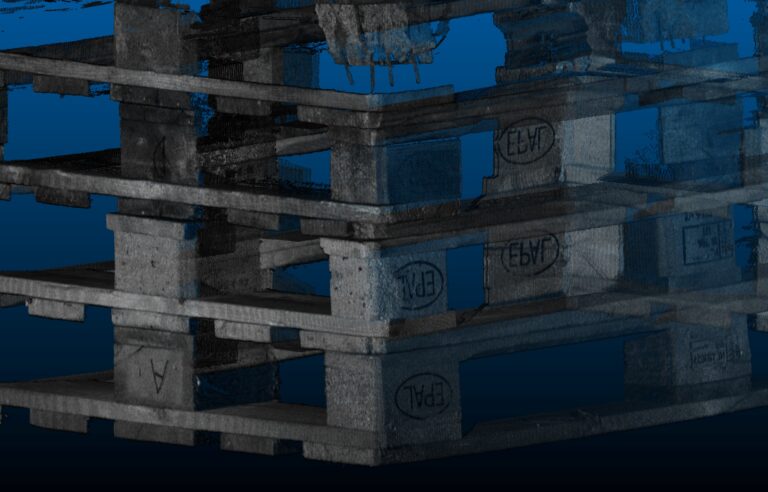

Z nasbíraných informací je vytvořeno digitální dvojče, které breeze-PAVE následně analyzuje podrobně pomocí softwaru. V tomto kroku jsou automaticky detekovány odchylky od předem stanovených kvalitativních charakteristik, paleta je zařazena do třídy a jasně označena jako A, B, C nebo „vadná“. Hodnotící profily lze flexibilně přizpůsobit požadavkům uživatele a pokrývají jak běžné normy pro přepravní prostředky, například EPAL, tak i individuální, zákaznické požadavky.

„Kromě toho software umožňuje uživatelům dosáhnout zákaznických třídění palet pomocí konfigurovatelných parametrických sad, které jsou nezávislé na běžných normách,“ vysvětluje Kleinkes. „Výhodou je, že lze vytvořit individuální profily pro jakéhokoliv zákazníka a vybrat je stiskem tlačítka ve softwaru. To umožňuje co nejlepší splnění požadavků zákazníka.“

Více než 1000 palet za hodinu

Ve srovnání s ruční kontrolou palet nabízí breeze-PAVE řadu výhod. Nejvýznamnější vlastností systému je objektivita automatizovaného procesu, která výrazně zvyšuje spolehlivost procesu. Další velkou výhodou je výjimečná přesnost a rychlost systému: během provozu zachytí několik milionů 3D měřicích bodů na paletu, aniž by ovlivnil dobu cyklu, vyhodnotí je za méně než sekundu a detekuje nejen zjevné poškození, ale i ty nejmenší odchylky.

Tento působivý výkon umožňuje v současnosti průchodnost přesahující 1000 palet za hodinu na systém. Tyto palety lze kontrolovat během běžného provozu — za jízdy, bez zastavení přepravníků. Zejména v procesech s vysokou průchodností přináší obrovské úspory času a práce.

„Na základě doby hodnocení bychom teoreticky mohli zkontrolovat až 4000 palet za hodinu na systém — ale tento výkon nelze dosáhnout s aktuální technologií dopravníků. Přesnost a rychlost breeze-PAVE jsou naprosto nedosažitelné lidským okem,“ zdůrazňuje Kleinkes.

Další předností breeze-PAVE je jeho snadná integrace do stávajících dopravních a třídicích systémů. Vyžaduje pouze 1,5 metru instalačního prostoru nad dopravní technologií a mezeru kolem 25 centimetrů v dopravní lince. Alternativně breeze nabízí také kompletní řešení s vlastní dopravní technologií. Pokud je potřeba, lze systémové řízení integrovat i do stávajících řídicích skříní.

Optimalizované digitální řízení přepravních prostředků

Podle Kleinkese představuje plná integrace do digitálních systémů řízení přepravních prostředků důležitý milník směrem k digitalizaci logistických procesů: „Pro každý kontrolovaný palet systém breeze-PAVE generuje online zprávu, kterou lze vyhodnocovat podle různých kritérií, například podle zásilek, tříd kvality nebo lokalit. Pokud si to přejete, jsou nasbíraná data přímo přenášena do cloudu a jsou k dispozici uživateli v reálném čase. To umožňuje transparentní, přeshraniční sledování kvality palet a například dlouhodobé sledování kvality palet konkrétního zákazníka po měsíce. Pro moderní logistické procesy je tato technologie klíčovým stavebním kamenem a rozhodujícím krokem směrem k digitalizovanému řízení přepravních prostředků.“

Navíc breeze-PAVE není omezeno na dřevěné palety, ale může kontrolovat všechny typy přepravních prostředků, například plastové palety, síťové boxy, naložené kontejnery nebo balené zboží. Informace jako rozměry, objem, přesahy nebo deformace takových předmětů jsou přesně zachyceny a digitálně vyhodnoceny systémem. „V této oblasti jsme se původně zaměřili na dřevěné palety, ale na základě našich dlouholetých zkušeností s automatizací je schopni jej využít jako flexibilní platformu pro individuální řešení zákazníků a přizpůsobit jej jejich požadavkům,“ říká Kleinkes.

Podle něj schopnosti systému dalece přesahují pouhé třídění prázdných nebo plně naložených přepravních prostředků: „S breeze-PAVE můžeme digitalizovat téměř cokoli — od opakovaně použitelných kelímků na pití po velké objekty — a jsme schopni detekovat jakýkoli druh geometrického tvaru nebo polohové odchylky v téměř jakémkoli předmětu. Momentálně se však zaměřujeme na palety a již pracujeme na dalších řešeních v této oblasti, například na automatizovaném sledování materiálu v procesu opravy. To umožňuje automaticky sledovat a fakturovat náklady na opravu jednotlivých sérií.“

Ekonomicky atraktivní řešení

Systém vyvinutý breeze innovations má vysoký technologický standard a je založen na osvědčených senzorových a softwarových technologiích. Podle Kleinkese se náklady na pořízení systému třídění rychle vrátí: „Ušetřené náklady na pracovní sílu, vysoká dostupnost i při nedostatku personálu, nemoci nebo dovolené, snížené chybné třídění a vyhýbání se vrácení zboží, stejně jako spolehlivé odhalení padělaných palet — což v logistice stále více způsobuje problémy — činí breeze-PAVE ekonomicky atraktivním řešením. Firmy, které denně kontrolují nebo třídí velké množství palet, z této inovace výrazně těží.“

Pro zaměstnance zůstává každodenní provoz téměř nezměněn: palety jsou nadále podávány, odstraňovány nebo směrovány k opravě podle výsledku třídění. Co je však nové, je to, že breeze-PAVE plně automatizuje dříve manuální kontrolu kvality palet a poskytuje objektivní hodnocení třídění za méně než sekundu. Pro každý dodavatelský proces je k dispozici digitální zpráva o kvalitě přes webový server a může být zobrazena na jakémkoli zařízení s webovým prohlížečem. Skladní personál a řidiči kamionů tak mají okamžitý, přehledný přehled o složení nákladu a stavu palet na první pohled. S objektivními výsledky breeze-PAVE ve formě přehledných zpráv jsou diskuse o kvalitě palet na nakládacím místě minulostí.
